Projektübersicht

Bauvorhaben: U2/16 Seestadt
Projektumfang: U-Bahnstation in Hochlage sowie Abstell- und Revisionshalle
Fertigstellung: 2013

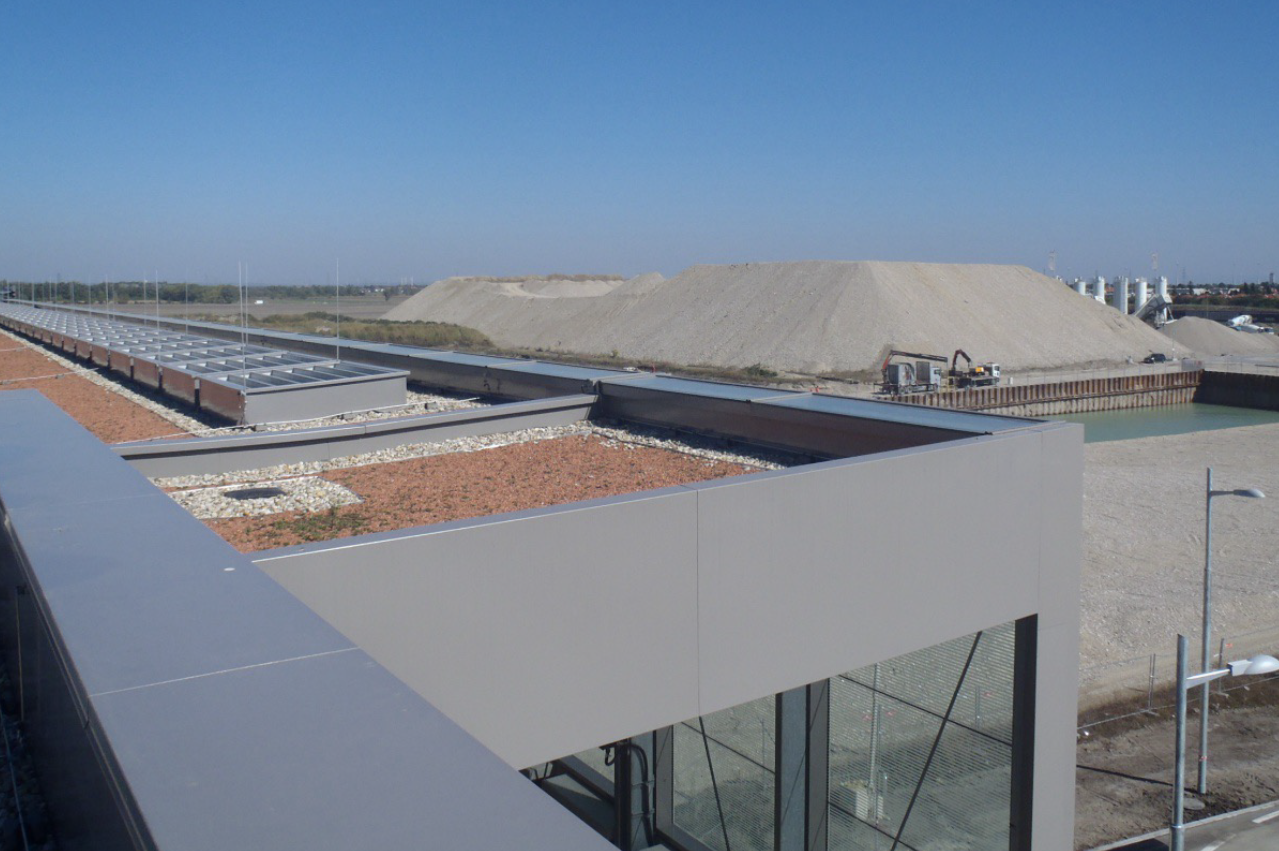

Im Zuge der Verlängerung der Wiener U-Bahnlinie U2 in die Seestadt Aspern wurde eine Hochstation mit zugehörigem Streckenabschnitt sowie eine Abstell- und Revisionsanlage für die U-Bahnfahrzeuge errichtet.

GAWAPLAN plante die technische Gebäudeausrüstung für die Station sowie die Betriebs-, Abstell- und Wartungsbereiche der Anlage.

Gebäudestruktur

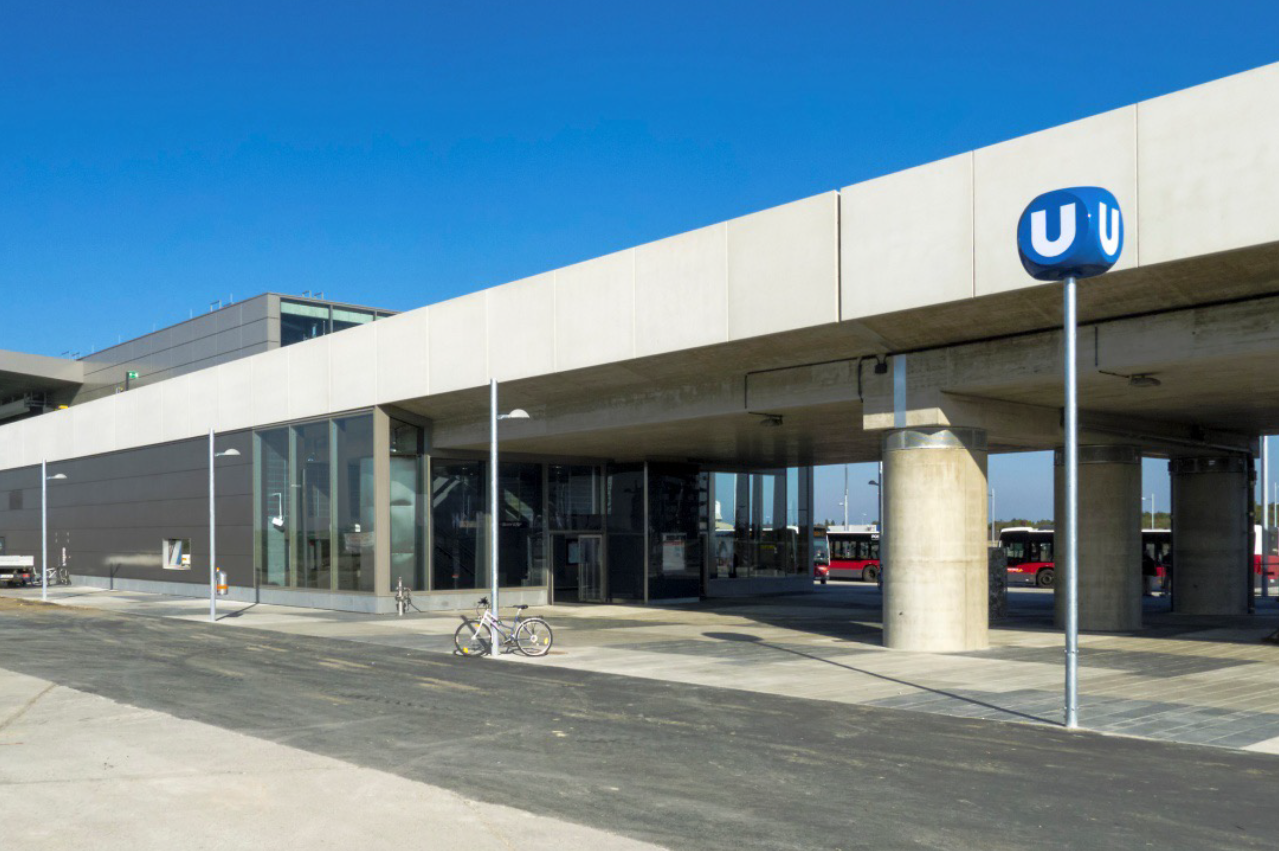

Stationsgebäude

Die Station ist in folgende Ebenen gegliedert:

• Bahngeschoss
• Kollektorgeschoss
• Oberfläche mit Zugangsbereichen

Abstell- und Revisionshallen

Die Abstell- und Wartungsanlage besteht aus zwei zusammenhängenden Bauteilen:

• Gleisgeschoss mit Revisionsgruben für Wartungsarbeiten an den Fahrzeugen
• Erdgeschoss mit Abstell- und Revisionsflächen

Zusätzlich befinden sich in den Hallen zwei angebaute Betriebsgebäude mit:

• Aufenthaltsräumen
• Technikräumen
• Lagerräumen
• Sanitäranlagen

Heizungs- und Energieversorgung

Die Energieversorgung erfolgt über ein nachhaltiges System mit Wasser-Wasser-Wärmepumpen und thermischer Nutzung des Grundwassers. Ergänzend wird Fernwärme sowie Abwärmenutzung aus den technischen Anlageneingesetzt.

Gesamtwärmebedarf:

• Stationsgebäude: ca. 120 kW
• Hallen: ca. 380 kW

Die Abwärme der Maschinenanlagen wird im Winterbetrieb zusätzlich für die Wärmeversorgung genutzt.

Lüftungsanlagen

Die Technik-, Betriebs- und Aufenthaltsräume der Station werden mechanisch be- und entlüftet.

Für einzelne Bereiche wurden separate Lüftungssysteme vorgesehen:

• Lüftungsanlage für öffentliche WC-Anlagen
• Einzellüftungsanlagen für Maschinenräume
• Lüftung für Müllräume
• Lüftungsanlagen für Schleusenbereiche

Alle zentralen Lüftungsanlagen sind mit Wärmerückgewinnungssystemen ausgestattet.

Sanitäranlagen und Wasserversorgung

Die Wasserversorgung erfolgt über das Ortsnetz der Stadt Wien (MA 31).

Zur Versorgung der Anlagen wurden vorgesehen:

• Trinkwasserversorgung
• Nutzwasseranlage für WC-Anlagen und Reinigungsanschlüsse in Passagen und Bahnsteigen
• dezentrale Warmwasserbereitung über Elektrospeicher

Für das Betriebsgebäude wurde eine zentrale Warmwasserbereitung mit einem 4.000-Liter-Heizwasserpufferspeicher errichtet.

Die Warmwasserbereitung erfolgt im Durchlaufsystem über einen Plattenwärmetauscher, wobei die Zirkulationswassermenge über einen zweiten Kreislauf erwärmt wird.

Kälteversorgung

Für die Bereitstellung der erforderlichen Kühlleistung wurden wassergekühlte Wärmepumpen mit externem Glykolrückkühler installiert.

Gesamtkühlleistung:

• Station: ca. 66 kW
• Hallen: ca. 87 kW

Lösch- und Sicherheitsanlagen

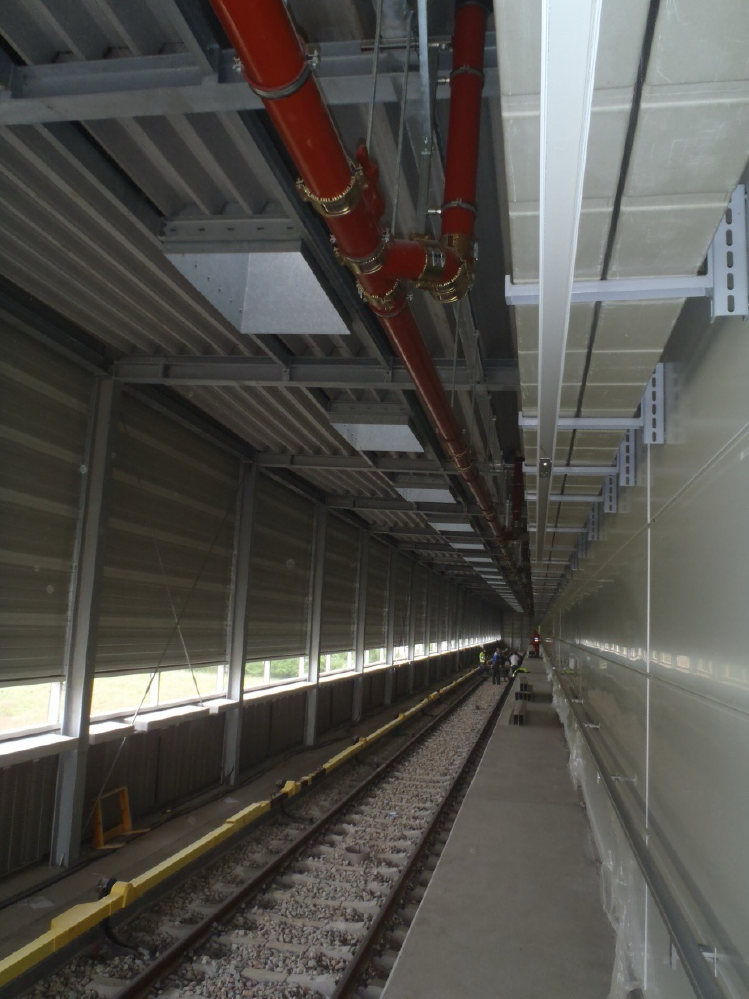

Für den Streckenabschnitt sowie die Abstell- und Revisionsanlage wurde eine Trockenlöschleitung gemäß TRVB 128vorgesehen.

Die Planung erfolgte in Abstimmung mit der Berufsfeuerwehr Wien (MA 68).

Zusätzlich wurden Löschwasseranschlüsse für den sicheren Betrieb der Anlage integriert.

Druckluftversorgung

Für den Betrieb der technischen Einrichtungen wurde eine zentrale Druckluftversorgung installiert.

Diese besteht aus:

• Druckluftkompressor
• Druckluftspeicher
• Kältetrockner
• Druckreduzierventil

Das Leitungsnetz wurde als Ringleitungssystem ausgeführt.

Leistungsumfang GAWAPLAN

GAWAPLAN plante die technische Gebäudeausrüstung für folgende Anlagen:

• Heizungsanlagen
• Lüftungsanlagen
• Sanitäranlagen
• Kälteanlagen
• Trockenlöschleitungen
• Löschwasserversorgung
• Abwärmenutzung mit Wasser-Wasser-Wärmepumpen
• Grundwassernutzung über Brunnenanlagen
• Fernwärmeversorgung
• MSR-Anlagen (Mess-, Steuer- und Regeltechnik)
• Druckluftversorgung
