Projektübersicht

Bauvorhaben: Bauabschnitt U2/3 Praterstern
Projektumfang: U-Bahnstation, Tunnelabschnitt, Erweiterung ÖBB-Bahnhof und Polizeistation
Fertigstellung U-Bahn: 2008
Fertigstellung Bahnhofserweiterung: 2021

Im Zuge des Ausbaus der Wiener U-Bahnlinie U2 wurde im Bauabschnitt Praterstern eine unterirdische U-Bahnstation mit zugehörigem Tunnel errichtet. Ergänzend erfolgte die Erweiterung der Bahnhofshalle des ÖBB-Bahnhofs mit zusätzlichen Shopflächen sowie einer zweigeschossigen Polizeistation.

GAWAPLAN plante die technische Gebäudeausrüstung für die Station, die gewerblichen Flächen, den Restaurantbereich sowie die Erweiterungsbauten.

Gebäudestruktur der Station

Die Station ist in mehrere funktionale Ebenen gegliedert:

• Kollektorgeschoss
• Bahngeschoss
• Zwischengeschoss Betriebsräume N-3
• Zwischengeschoss Betriebsräume N-2
• Passage
• Oberfläche mit Zugangs- und Lokalbereichen
• Obergeschoss mit Personal- und Gastronomiebereichen
• Maschinenräume

Zusätzlich wurden im Zuge der Erweiterung der Bahnhofshalle neue Flächen für Geschäfte sowie eine Polizeistation geschaffen.

Heizungs- und Energieversorgung

Die Wärmeversorgung der Aufenthaltsräume der U-Bahnstation sowie der gewerblichen Nutzflächen erfolgt über eine geschlossene Pumpenwarmwasserheizung mit Ausdehnungsanlage.

Die Wärmeabgabe erfolgt über:

• statische Heizflächen
• Lüftungsanlagen

Zusätzlich wurde ein Heizungsumformer an das Fernwärmenetz angeschlossen.

Geothermieanlage

Die Anlage nutzt Erdwärme aus Massivabsorbern über Wärmepumpen.

Gesamtwärmeleistung:

• West: ca. 242 kW
• Ost: ca. 21 kW

Fernwärmeversorgung

Gesamtenergiebedarf:

• Bestand: ca. 200 kW
• Heizung: ca. 65,5 kW
• Lüftung: ca. 57,4 kW
• Warmwasser (dezentral): ca. 30 kW

Gesamt: ca. 352,9 kW

Lüftungsanlagen

Sämtliche Technik- und Betriebsräume werden natürlich oder mechanisch be- und entlüftet.

Für unterschiedliche Bereiche wurden eigene Lüftungsanlagen errichtet:

• Lüftungsanlagen für Technik- und Betriebsräume West
• eigene Anlagen für Geschäftsflächen
• eigene Lüftungszentrale für Shopbereiche
• mechanische Lüftungsanlage für Restaurantbereiche
• zusätzliche Küchenlüftung für Kochbereiche

Bahnsteiglüftung

Für den Bahnsteig der U2 wurde eine eigene Zuluftanlage installiert.

• Aufstellung des Gerätes in der Lüftungszentrale West im Geschoss N-2
• Abluftführung über die Kollektoren
• Abluftgerät in der Lüftungszentrale Ost im Geschoss N-2

Zusätzlich wurden Abluftanlagen für folgende Bereiche vorgesehen:

• Batterieräume
• Umformerräume
• Schleusen
• Betriebs-WC-Anlagen

Die Fortluft wird direkt ins Freie geführt.

Für sicherheitsrelevante Bereiche wurden zusätzliche Entrauchungsventilatoren installiert, unter anderem für:

• Übergabestelle
• Hochspannungsschaltanlage
• Gleichrichter
• Eigenbedarfschutzraum

Sanitäranlagen und Entwässerung

Die Wasserversorgung erfolgt über einen neuen Anschluss an das Ortsnetz.

Geplant wurden:

• Trinkwasserversorgung
• Schmutzwasseranlagen
• Dachentwässerung
• Pumpanlagen für Abwasser unterhalb der Rückstauebene

Alle Schmutzwässer oberhalb der Rückstauebene werden direkt in das Kanalnetz eingeleitet.

Für Abwasseranschlüsse unterhalb der Rückstauebene wurden Schmutzwasserhebeanlagen installiert

Lösch- und Brandschutzanlagen

Für die Geschäftsflächen in der Passage wurde eine Sprinkleranlage (erweiterte automatische Löschhilfeanlage)installiert.

Zusätzlich wurden geplant:

• Trockenlöschleitungen
• Löschwasserversorgung
• Brandrauchverdünnungsanlagen

Kälteversorgung und Klimaanlagen

Für die Bereitstellung der erforderlichen Kälteleistung wurden mehrere Systeme eingesetzt.

Kaltwassersystem

• zwei wassergekühlte Wärmepumpen
• Kälteleistung: ca. 128 kW

Splitklimaanlagen

Für externe Räume wurden luftgekühlte Splitanlagen installiert.

• Leistung je Anlage: ca. 10 kW

Restaurantkühlung

Für den Gastronomiebereich wurde eine VRV-Multisplitanlage mit Direktverdampfer installiert.

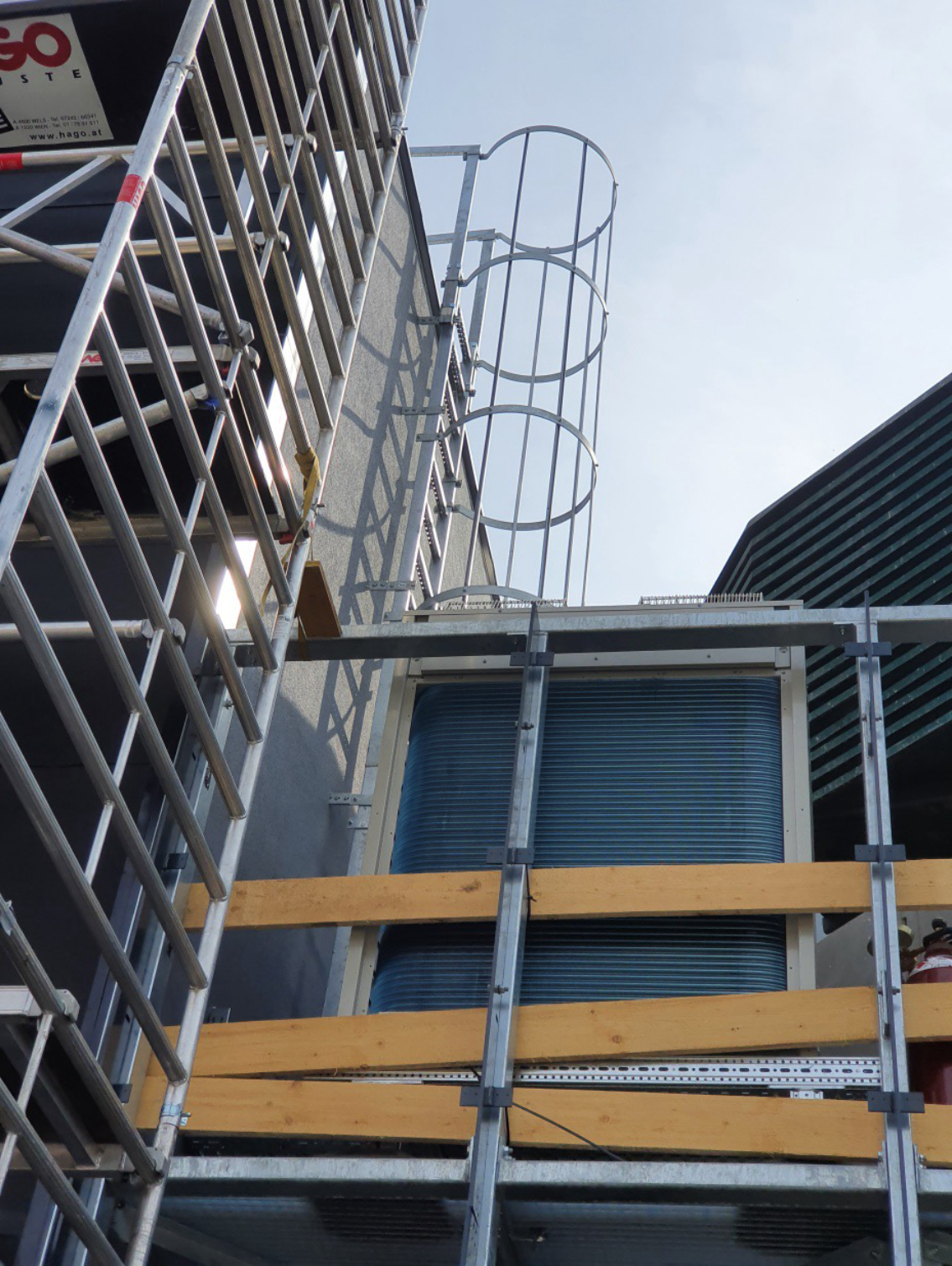

• Aufstellung der Außeneinheiten am Flachdach
• Kälteleistung: ca. 49,5 kW

Kühlung der Lüftungsanlagen

Die Lüftungsanlage wurde mit Direktverdampferregistern ausgestattet.

• Aufstellung der Außeneinheiten am Dach
• Kälteleistung: ca. 24 kW

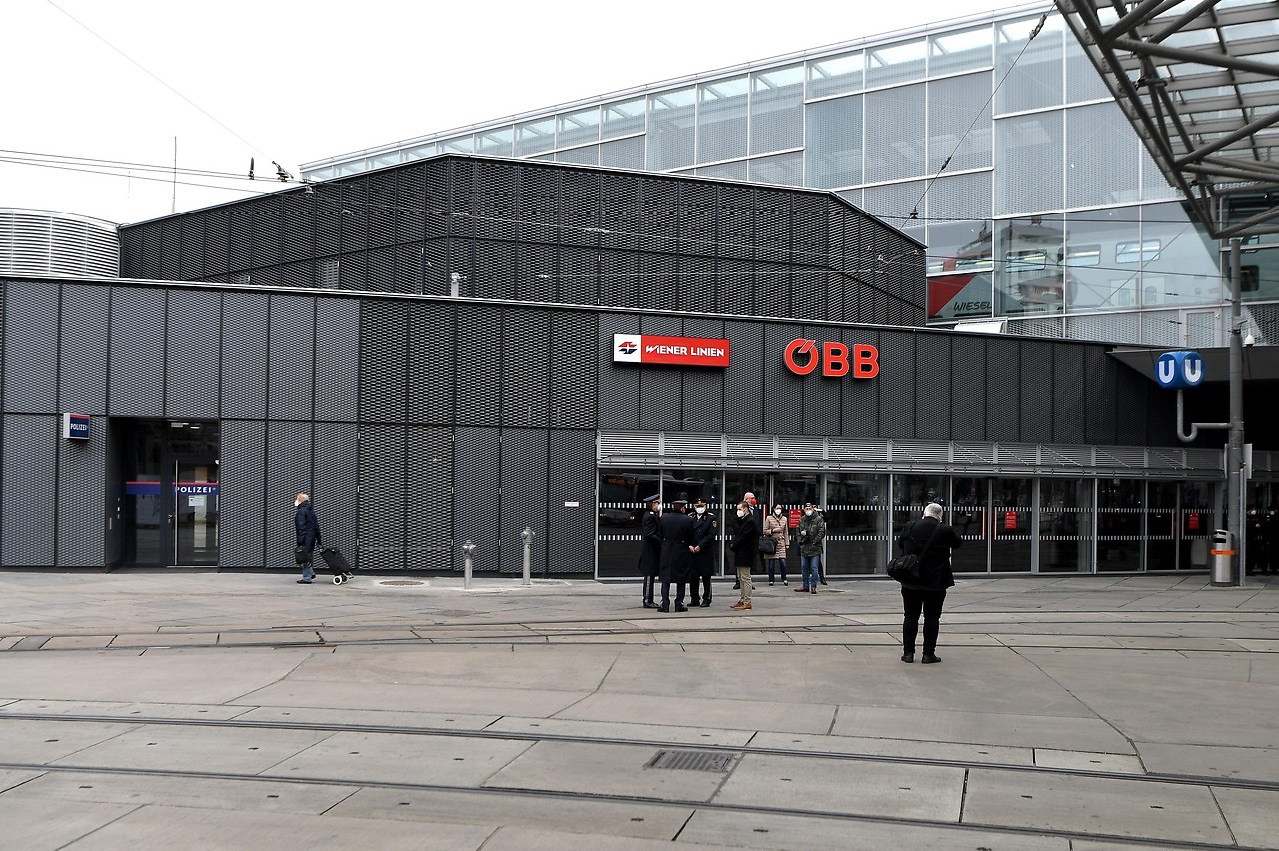

Erweiterung ÖBB Bahnhof und Polizeistation

Die Erweiterung der Bahnhofshalle wurde oberirdisch errichtet und ist nicht unterkellert.

Die neuen Flächen dienen unter anderem als Polizeistation.

Der Neubau wurde um bestehende Einbauten der Wiener Linien sowie bestehende Stiegenanlagen am Vorplatz errichtet

Heizungsanlage Erweiterungsbau

Die Beheizung erfolgt über:

• statische Heizflächen in Büro- und Aufenthaltsräumen
• Luftwärmepumpe in Splitausführung

Die Anlage ist im Technikraum im Obergeschoss untergebracht, die Außeneinheit befindet sich am Dach.

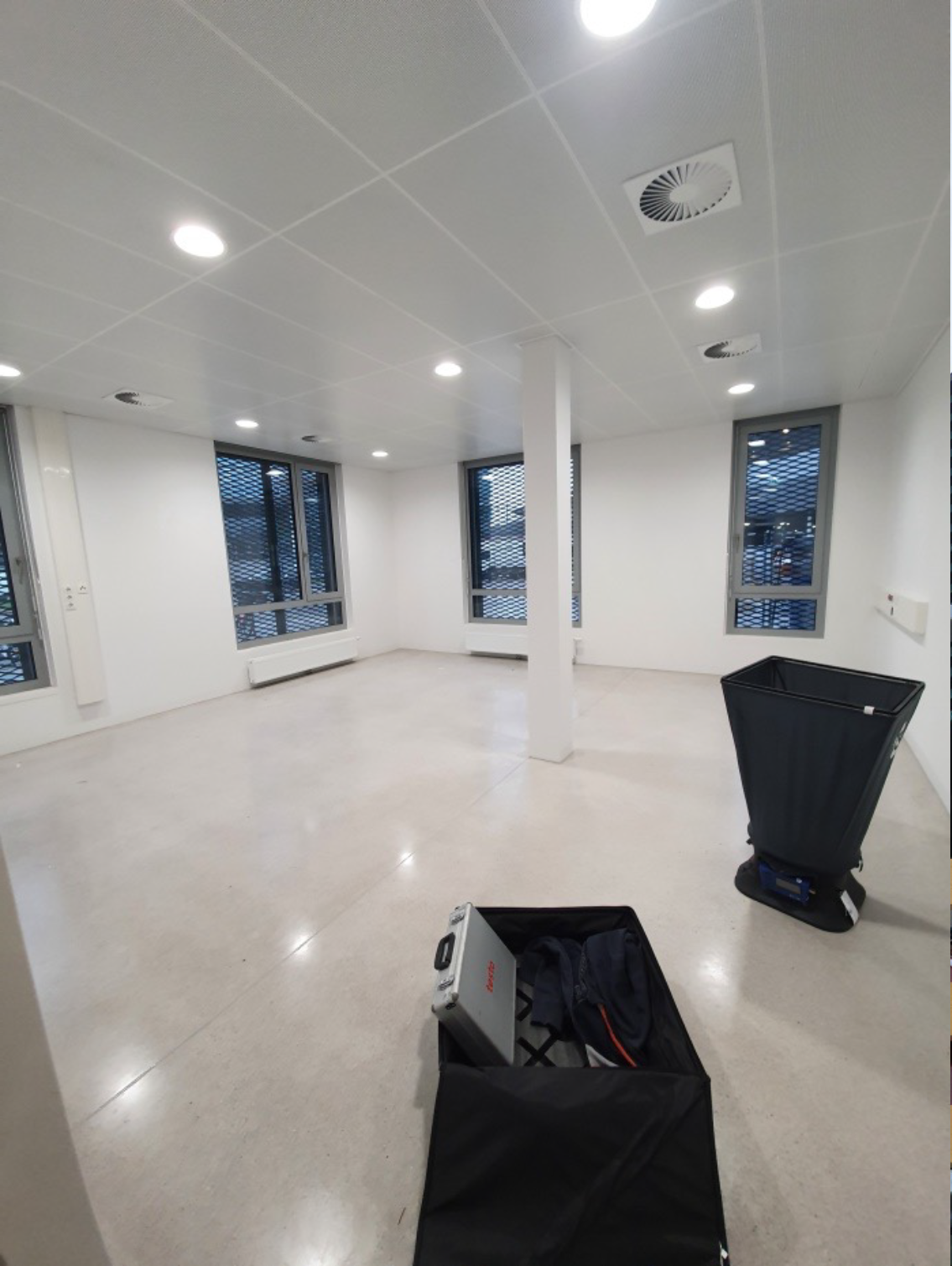

Lüftung Erweiterungsbau

Innenliegende Bereiche, Technikräume sowie Wasch- und Duschräume werden über eine mechanische Lüftungsanlage mit Wärmerückgewinnung be- und entlüftet.

Für Gewerbeflächen wurde eine Brandrauchverdünnungsanlage gemäß ÖNORM H 6029 installiert.

Leistungsumfang GAWAPLAN

GAWAPLAN war für die Planung folgender Anlagen verantwortlich:

• Heizungsanlagen
• Erdwärmeanlagen und Wasser-Wasser-Wärmepumpen
• Luftwärmepumpen
• Fernwärmeversorgung
• Lüftungsanlagen
• Sanitäranlagen
• Kälteanlagen
• Trockenlöschleitungen
• Sprinkleranlagen
• Löschhilfeanlagen
• MSR-Anlagen (Mess-, Steuer- und Regeltechnik)
